艾迈斯半导体AS5600位置传感器可为客户节省家用电器和玩具占用的空间和重量。它可取代易出故障的机械开关,从而提高整个产品的可靠性。
自从发明了硅芯片以来,电子工程师就使用半导体领域的所谓“固态”技术来取代笨重的机械设备。在广泛的电子产品中,艾迈斯半导体AS5600磁性旋转位置传感器之类的轻巧型电子元器件具有空间和重量优势。AS5600可取代智能家居和消费电子设备(如洗衣机、冰箱、机器人或玩具)中的机械开关、按钮和旋钮。这款传感器可提高电子设备的性能,并使之不易出现因摩擦或磨损而导致的故障,因而就比具有类似功能的机械产品更可靠、更耐用。此外,空间和重量优势可节省材料成本以及从工厂交付到消费者手中的运输成本。
为什么家电制造商开始采用非接触式技术
老式的按钮、开关或传感器通过以下机制操作:例如,当按下按钮时,按钮后面的弹簧被挤压,从而将手指的力量转移到执行器上,而执行器会记录按钮按下操作。每按一次,按钮中的金属弹簧受到的应力次数就不断增加,直到最终出现故障。即使在金属疲劳使弹簧断裂之前,灰尘、污垢、油脂或其他污染物也会堵塞机械装置,使其无法再触发执行器。

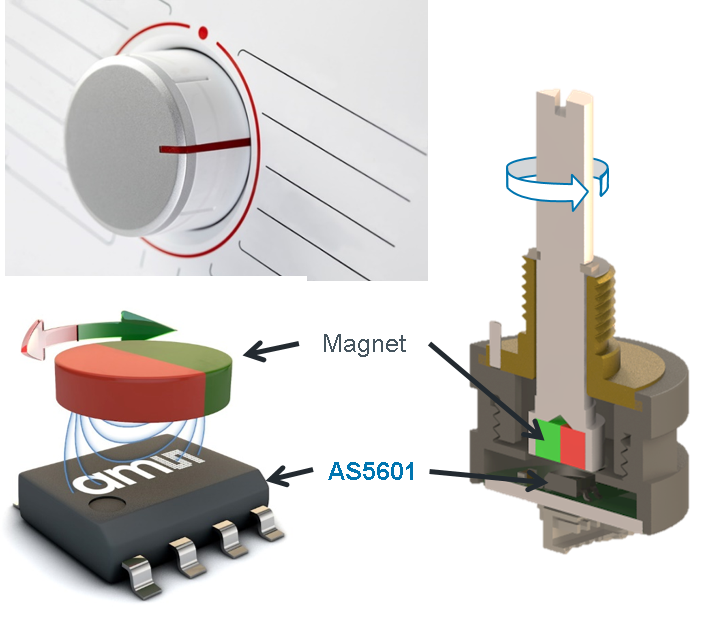

AS5600无接触式磁性位置传感器可检测两极磁铁平行于芯片上表面的旋转运动。没有机械连接,所以没有材料会磨损,也没有易受污染的东西。基于AS5600的位置传感器系统可操作数百万次,在使用寿命期间不会出现任何性能降级。该产品的另一个版本,AS5601,还可以检测垂直运动,所以可用作按钮和旋转开关。
所有版本都可以帮助产品制造商实现节省空间的设计:AS5600和AS5601均采用4.9mm × 6.0mm SOIC-8封装。AS5600L也采用该封装,甚至可以采用更小的芯片级封装,面积大小仅为2.1mm x 2.6mm。
![](/documents/20143/5060319/AS5601_small_position_sensor.png/ebc5a9df-3891-1531-0878-0fd3ecb82980?t=1620372639481)
由于具有低功率模式,当传感器不使用时,AS5600甚至适用于电池供电设备。低功耗还有助于制造商满足更高的效率评级标准要求,如2021年3月,欧盟针对消费电子产品实施的新能效标签计划。
独特的可靠性:免受杂散磁场干扰
在家用电器中,强大的电机会产生磁场,从而干扰磁性位置传感器系统的运行。为避免出现这种情况,艾迈斯半导体的位置传感器可自动消除所有外部磁场的影响。因此,艾迈斯半导体的每款磁性位置传感器中都嵌入了独特的差分传感技术。该技术可确保传感器只在目标磁铁运动引起磁场变化时工作。
为实现家用机器人手臂的平稳运动,或精确检测洗衣机上程序选择旋钮的位置,AS5600采用了一款高速片上处理器。该处理器可执行将磁场测量转换为精确角度测量所需的复杂计算。
优势一览
小巧的AS5600性能可靠、功耗低、不受杂散磁场影响,且价格也极具竞争力。设计人员若要评估这款产品,应使用AS5600专用的评估套件,即AS5600-SO_EK_ST,可从艾迈斯半导体在线商店获取。
有关样片申请或其他技术信息,请访问ams.com/as5600。
