2D和3D嵌入式光学解决方案已成为系统的关键。利用非常适合近红外照明系统的Mira系列,工程师即使在空间受限的设计中也能设计出新型的节能解决方案。
物联网、工业5.0和大规模定制:这些大趋势推动着2D和3D嵌入式光学解决方案呈指数级增长。先进的手持式二维码读取器、复杂而精密的门禁、自动化机器人和协作机器人的运动控制等应用已经开始成为常态。为交付这些应用,小巧的节能型光学模组逐渐成为系统的关键。
良好形象背后的持久影响力
功率效率是关键点。该解决方案可以置于小型封装中,因为较高的功率效率可以简化散热设计。全局快门图像传感器Mira平台的智能IC架构经过优化,可成为此类光学模组的组成部分。
Mira实现功率效率的两种方式
有两种策略可以实现这一目标。第一种降低系统功耗的系统设计策略,就是使用尽可能低的照明功率。因为Mira是一种全局快门平台,脉冲式照明可节省大量照明功率。除此之外,高量子效率也至关重要。近红外的高量子效率可改进系统的整体功耗。
Mira可在人眼不可见的940nm波长下提高36%-40%的量子效率。其他常用的波长(如850nm)在较高的光强度条件下会对视力产生不利影响,而Mira则不会。

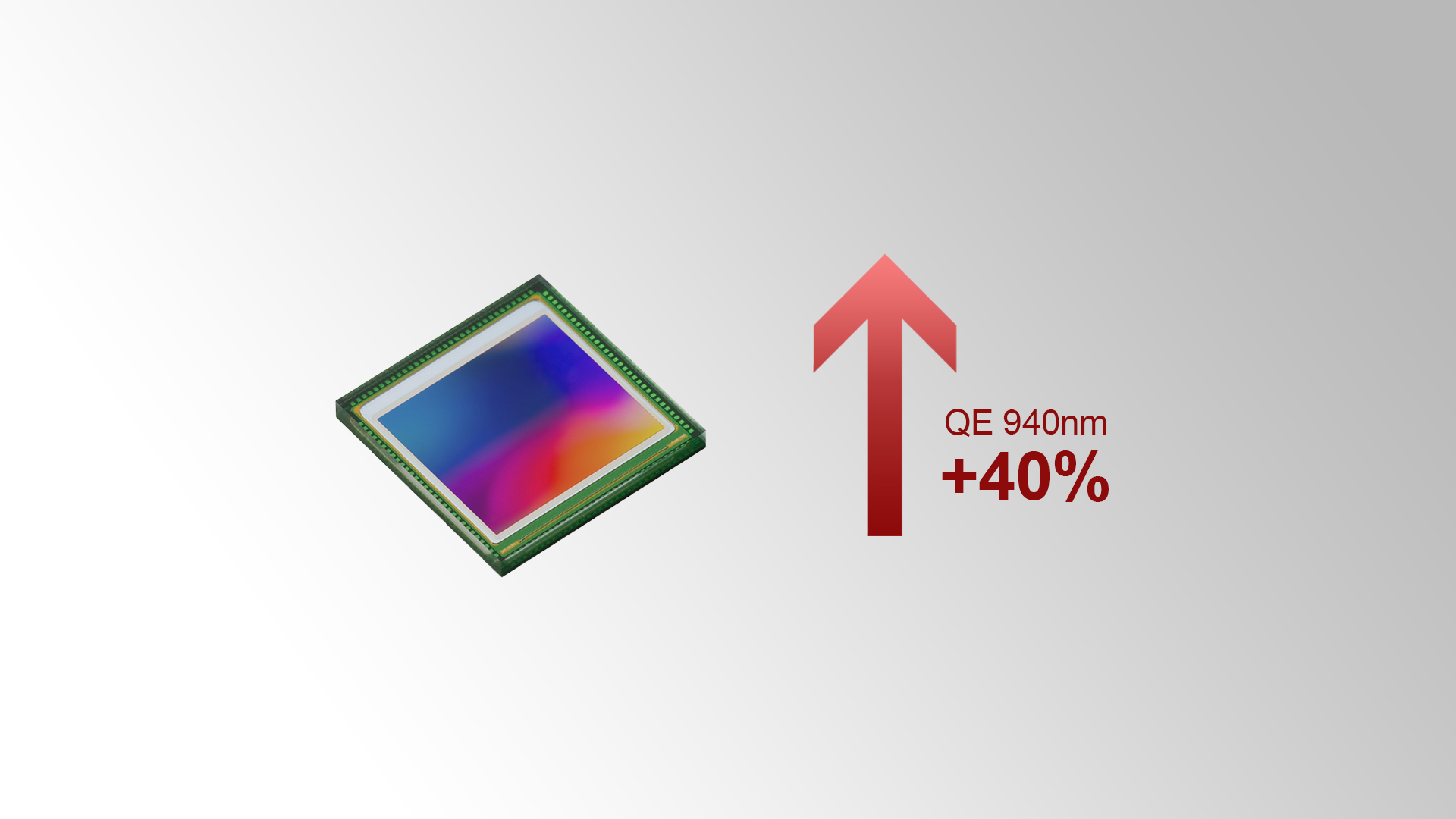

Mira在940nm波长条件下最多可提高40%的量子效率(QE)
第二种降低系统功耗的系统设计策略,就是优化使用Mira的读取架构。Mira读取架构的功耗与视频参数(如帧/秒(fps)、目标区域和位深度)密切相关。例如:使用一半的帧率将大大降低功耗。
两全其美
模块越小,对系统设计人员来说越好。为了在不影响灵敏度的情况下实现最小尺寸,Mira充分利用了裸片空间,最大限度地减少光学区域周围的外设。这样就可以实现两个系统设计限制之间的最佳平衡。
首先,市场需要更小的像素间距,以实现更小尺寸。其次,缩小像素间距会降低像素灵敏度,但会提高照明功率。所以,Mira的目标是在不降低灵敏度的情况下,最大限度地提高每个裸片区域的分辨率,从而实现两全其美的解决方案。
未来预感
由于兼容近红外,Mira可在机器人和身份验证领域实现新用例
移动机器人或协作机器人通常需要抓取物体。为此,需要周围环境和待收集物体的2D或3D图。而这正是Mira的用武之地。在近红外中使用光学技术非常有用,因为这个波长对附近的工作人员来说是不可见的,但对图像传感器却是可见的。传感器对这种波长越灵敏,机器人/协作机器人在微弱光线或低对比度条件下看得就越远,使用的功耗就越少,或以最优方式将两者结合起来。该优势还适用于机器视觉、条形码扫描器、运动监控或密钥和非接触式认证等应用。使用近红外技术不仅可以实现这一切目标,而且还可以满足人眼安全限制要求。在940nm波长下,Mira具有尺寸小、量子效率高等特性,非常适用于空间受限环境下的近红外照明系统。
