艾迈斯 TCS3200 颜色传感器

停产
×
停产

描述

TCS3200是一款可编程色彩光-频率转换器,将可配置的硅光电二极管和电流-频率转换器集成到单片的CMOS集成电路中。输出为方波(占空比为50%),频率与光强度(辐照度)成正比。TCS3200可读取8×8光电二极管阵列。

详情

特点

  • 可编程的色彩光-频率转换器;具有输出使能(OE)引脚;支持输出频率缩放功能;采用SOIC(D)封装,尺寸为5mm×6.2mm

优势

  • 实现光强度到频率的高分辨率转换;当OE输入引脚为低电平时,有效禁止输出,切换至高阻态;支持针对各种低成本测量技术优化输出范围;减少电路板所需空间,同时简化设计

产品参数

功能
color sensing
电源电压
典型值
5.0 V
最小值
2.7 V
最大值
5.5 V
接口
输入
Digital frequency output
输出
Digital frequency output
工作环境温度
最小值
-40 °C
最大值
70 °C
集成匀光片
No
封装
D
封装尺寸
l 典型值
5.3 mm
w 典型值
6.2 mm
h 典型值
1.75 mm
输入/输出电压
Digital frequency output

下载

产品规格书

TCS3200 DS000107 · Datasheet · PDF · en_US

应用说明

Basic Pre-Production Light & Color Sensor Solution Validation Process · Product related · PDF · en_US
ColorSensors AN000166 · Product related · PDF · en_US
ColorSensors AN000261 · Product related · PDF · en_US
ColorSensors AN000518 · Product related · PDF · en_US
LightSensors AN000519 · Product related · PDF · en_US

环境文档

TCS3200_RC000182_1-00 · RoHS certificate · PDF · en_US

生命周期文档

TSL23x_TSL25x_TSL26x_TCS32x0_PN000115_1-00 · Product change notification (PCN) · PDF · en_US
TCS3xxx_TSL2xxx_EN001015_1-00 · Product discontinuation notification (PDN) · PDF · en_US

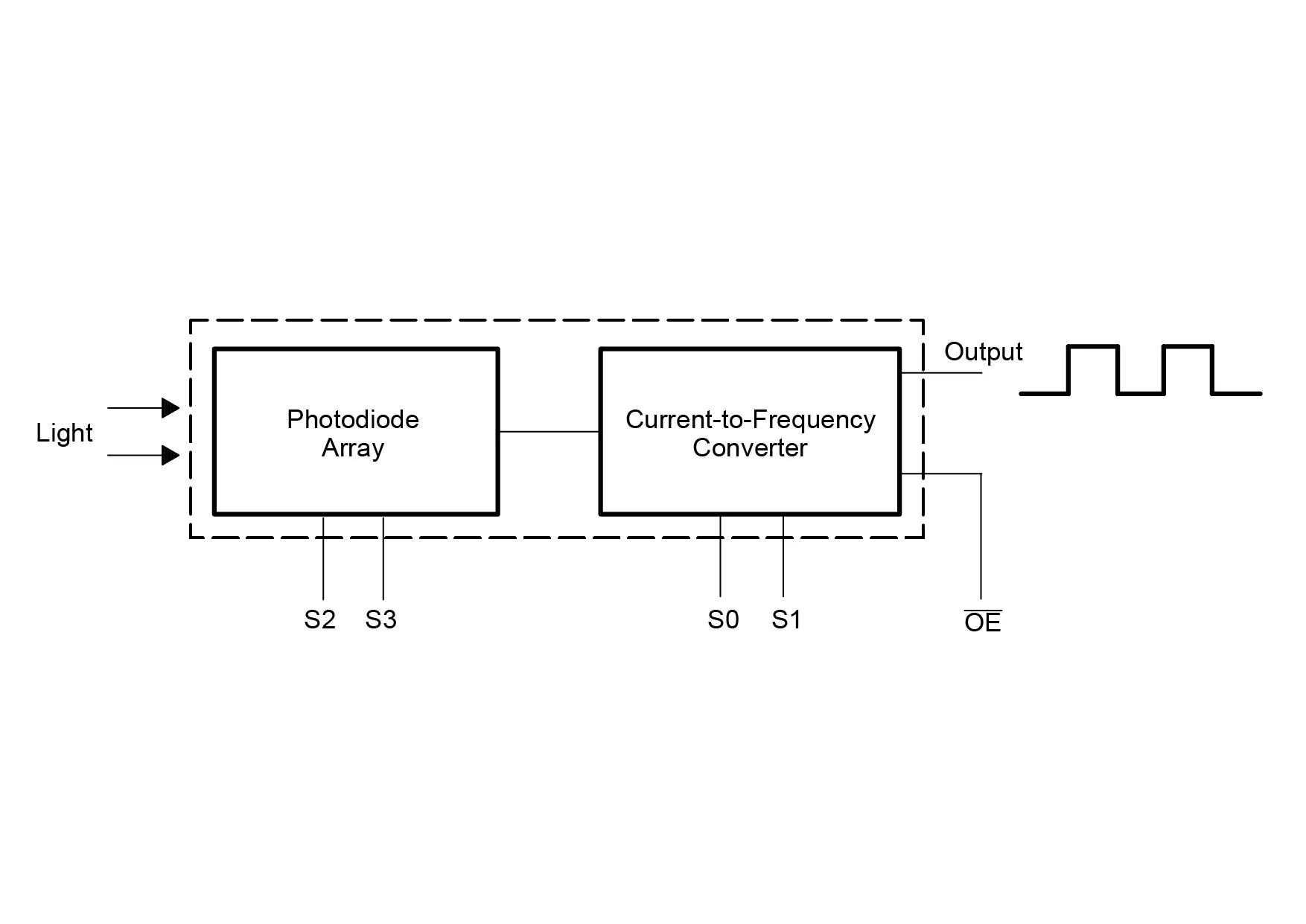

TCS3200 · Block diagram · PNG
